島根大学向け構造実験用載荷装置2014年4月4日

概要

  • 2013年11月島根大学殿に構造実験用載荷装置を納入しました。
  • 本装置は、加力装置、油圧装置、載荷用鉄骨フレーム、治具および制御・計測機器から構成され、主に構造物試験体の静的試験が実施可能です。

特長

載荷フレームに静的油圧ジャッキ8台(加力用4台、反力用4台)を配置し、同時に複数の荷重を負荷することが可能です。

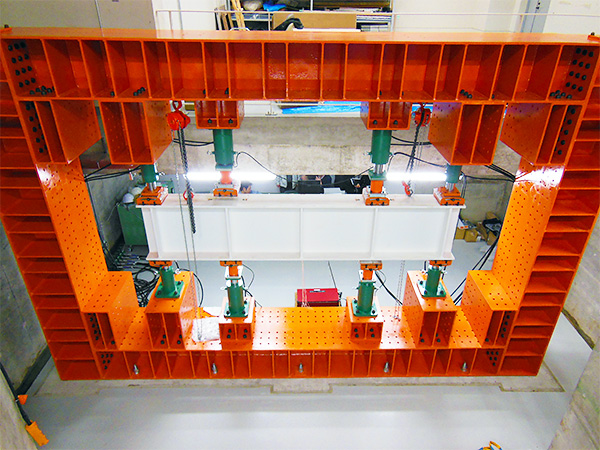

試験装置外観

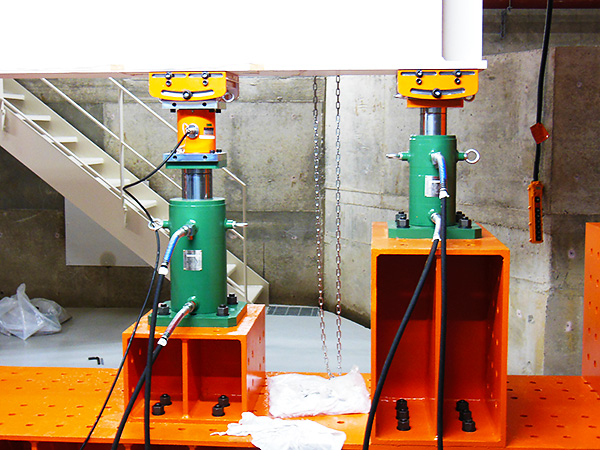

加力ジャッキおよび治具

(左:加力用ジャッキ、右:試験体反力用ジャッキ)

仕様

載荷用鉄骨フレーム仕様
載荷装置外寸 高さ:約4,000mm×横:約6,000mm
試験体最大寸法 高さ:約1,000mm×横:約4,200mm
油圧ジャッキ仕様
加力用油圧ジャッキ 容量:押 1,000kN、ストローク:200mm
反力用油圧ジャッキ 容量:押 700kN、ストローク:150mm
